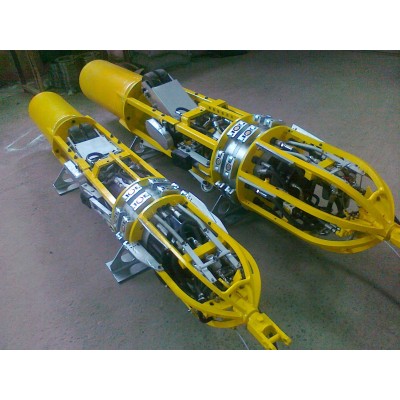

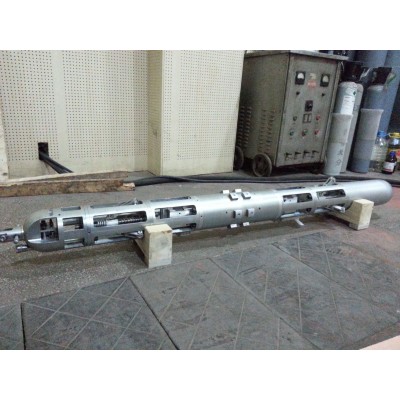

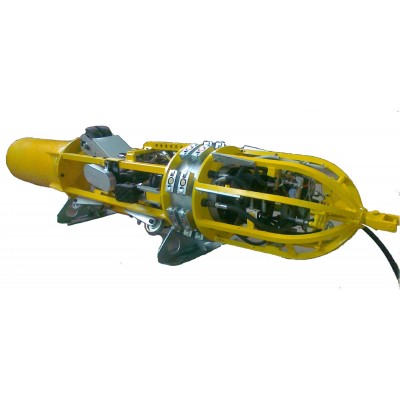

PY-IC系列气动内对口器产品简介
气动内对口器是长输管道高效率、高精度组对的关键施工设备；它可以相对于外对口器提高效率100%；相对于外对口器提高对口精度200%。所以说它是目前长输管道施工的关键设备。我公司在目前国内外同行的基础上，结合我们在管道施工行业十多年的技术沉淀特推出：IC系列气动内对口器。具有如下特点：
一、大缸径、涨靴、挺杆连接等专利设计，保证了涨紧力强劲，调整维护便捷，工作稳定可靠；
二、涨紧方式为多点同步，前后有序涨紧，受力分布合理，涨圆可靠，对口精度高，对口错边量≤0.5mm；
三、顶置单轮气马达驱动，转弯半径小，提高了操控性能，降低了设备的耗气量；
四、专利的机械气控系统，既优化了气路系统又降低了操控的故障率；
五、国际一流的气动元件及合理创新的设计和科学严谨的制造工艺是该设备运行可靠的保障。
PY-IC系列内对口器技术参数
型 号 | 使用范围 | 涨靴 数量 | 涨紧力 （KN） | 整机重量（Kg） | 外形尺寸 直径×长度 |
PY-IC08 | 8’’ (φ203) | 6×2 | 150 | 90 | 150×1600 |
PY-IC10 | 10’’ (φ254) | 6×2 | 280 | 110 | 220×1700 |
PY-IC12 | 12’’ (φ304) | 8×2 | 600 | 130 | 280×1800 |
PY-IC14 | 14’’(φ355-φ377) | 8×2 | 600 | 150 | 310×1800 |
PY-IC16 | 16’’-18’’(φ406-φ457) | 10×2 | 800 | 200 | 350×2000 |
PY-IC20 | 20’’ -22’’(φ508-φ559) | 10×2 | 1600 | 400 | 460×2200 |
PY-IC24 | 24’’-26’’(φ610-φ660) | 12×2 | 1600 | 500 | 550×2200 |
PY-IC28 | 28’’-32’’(φ711-φ813) | 12×2 | 2500 | 750 | 650×2500 |
PY-IC32 | 32’’-36’’(φ813-φ914) | 16×2 | 2500 | 950 | 750×2500 |
PY-IC36 | 36’’-40’’(φ914-φ1016) | 18×2 | 4800 | 1100 | 850×2500 |
PY-IC40 | 40’’-44’’(φ1016-φ1118) | 18×2 | 4800 | 1200 | 950×2800 |
PY-IC48 | 46’’-50’’(φ1168-φ1270) | 24×2 | 4800 | 1500 | 1050×2800 |
PY-IC54 | 50’’-54’’(φ1270-φ1371) | 24×2 | 5500 | 2000 | 1100×3000 |
PY-IC58 | 54’’-58’’(φ1371-φ1473) | 30×2 | 5500 | 2500 | 1250×3000 |
PY-IC60 | 58’’-62’’(φ1473-φ1574) | 30×2 | 5500 | 2800 | 1350×3000 |
输入压 | 1.25—1.5MPa | ||||
工作压 | 0.8-0.9MPa | ||||
主要配置 | FESTO（德国） 或Ingersoll Rand （美国）气动控制件及气马达 | ||||
